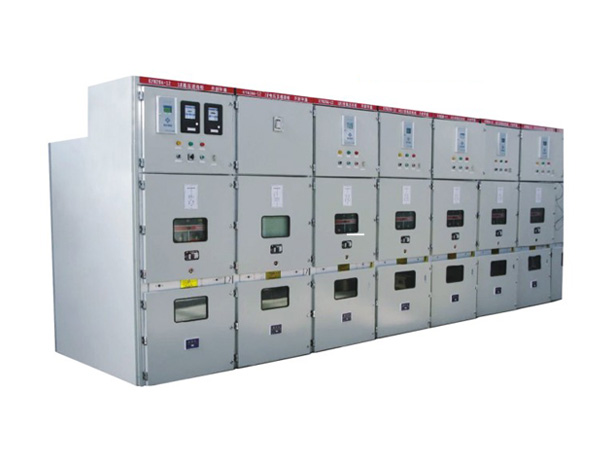

KYN28A-12型點內金屬鎧裝中置移開式...關設備(以下簡稱開關柜)是3.6-12KV,三相交流50Hz,單母線及單母線分段系統的成套配電裝置。主要用于發電廠。工礦企事業配電以及電業系統的二次變電所的受電、饋電及大型高壓電動機起動等場所,實行監控和保護。
產品型號的組成及含義
技術參數
結構特點
1、開關柜為鎧裝式金屬封閉結構。由柜體和可抽出部件(中置式手車)兩部分組成。柜體分成手車室。主母線室、電纜室、繼電器儀表室。
2、開關柜具有“五防”功能:防止誤操作斷路器、防止帶電關合接地開關、防止接地開關在接地位置送電和防止誤入帶電間隙。
3、根據用途不同,手車分為斷路器手車、電壓互感器手車、計量手車以及隔離手車等。手車在柜內有工作位置和試驗位置的定位機構,同類型的手車具有極好的互換性。
4、開關柜的手車室、母線室和電纜室上方均設有排氣通道和意壓裝置,當產生內部故障電弧時,柜頂泄壓窗將被自動打開,釋放內部壓力。
5、為了防止在高濕度或溫度變化較大的氣候環境中產生凝露,在斷路器室內和電纜室分別裝設50-100W的電網加熱器。
使用條件
1、周圍空氣溫度:上限+40C,下限-10C ( 允許-30C時儲運)。
2、濕度:日平均值不大于95%,月平均值不大于90%。
3、海拔:高度≤1000m。
4、沒有火災、爆炸危險及嚴重污穢足以腐蝕金屬和破壞絕緣的氣體等惡劣場所。
5、沒有劇烈震動、顛簸及垂直傾斜度不超過8°的場所。
6、當實際使用條件與上述不同時,應由用戶和制造廠雙方協商。
